Pionner DJM-350

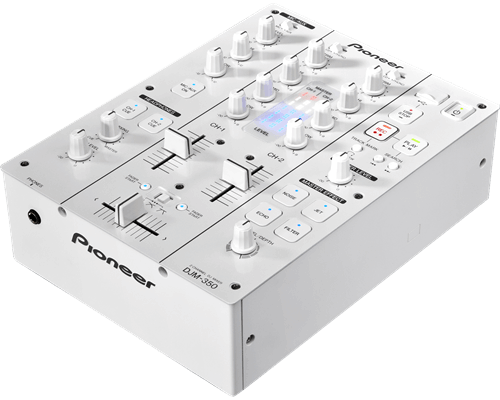

La Pioneer DJM-350 es una mesa de mezclas de DJ compacta y de 2 canales, reconocida por su función de grabación directa a USB en formato WAV y efectos integrados, lanzada originalmente en junio de 2010. El precio de este modelo ha experimentado una alza notable en el mercado de segunda mano debido a su estado descatalogado y su popularidad continua

  • En esta oportunidad, esta mesa de audio traía un problema del fader CH1, el cual al llegar al top el sonido se interrumpía cada vez de forma mas irregular.
  • No fue problema diagnosticar la falla del fader CH1. cabe recordar que este mixer, internamente todo es controlado de forma electrónica digital a diferencia de los antiguos circuitos electrónicos mas análogos.
  • El fader al tener una mal contacto del deslizante, el sistema binario hace una mala lectura por estas interrupciones que hace crear silencios intermitentes. A diferencia de mixers análogos que emiten ruido o ruido blanco.

Paso 1: Desmontar Caps de los faders

Video Description

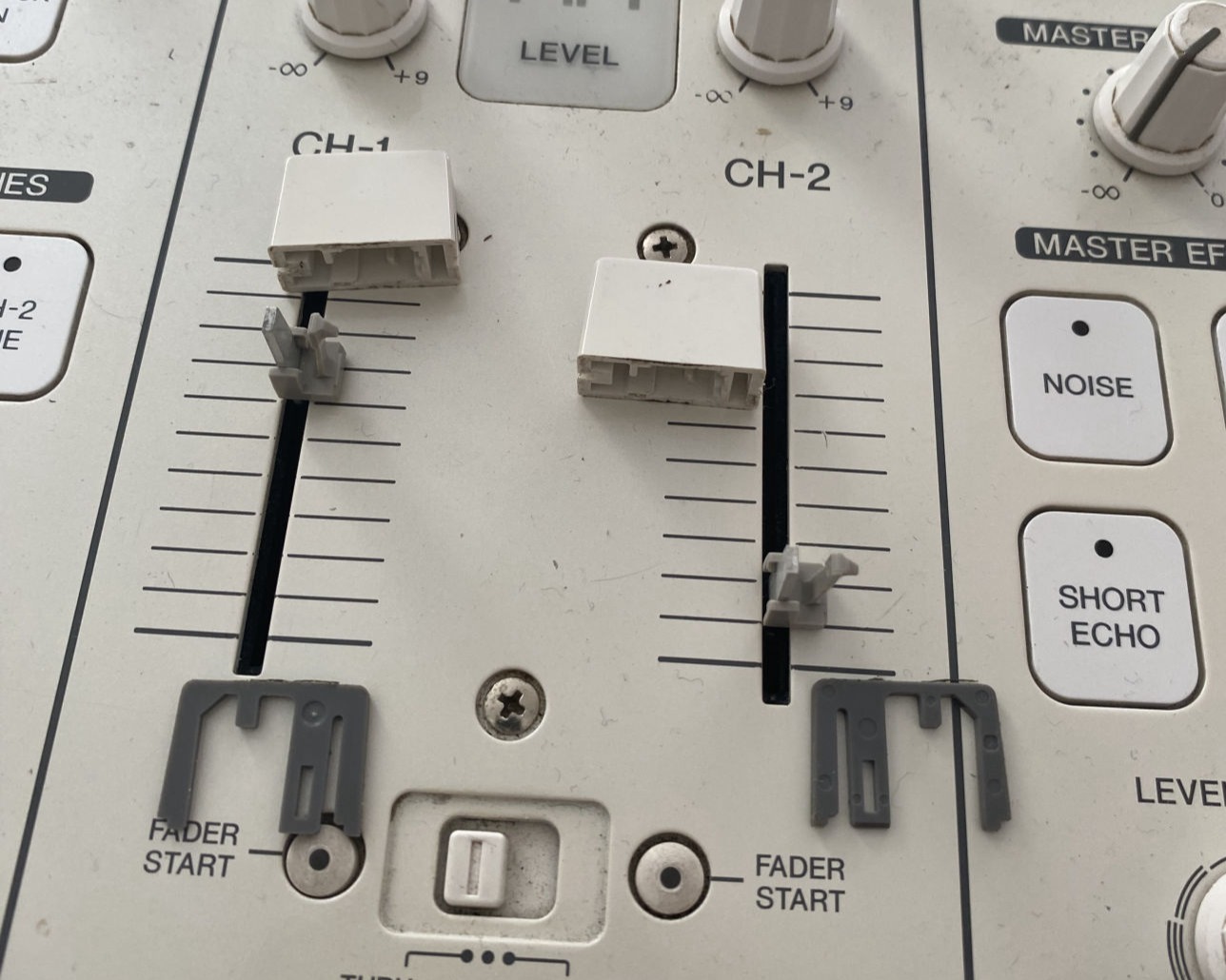

Caps de CH1, CH2 y Crossfader

Desmontamos los cups, primero con una punta fina, al lateral derecho del caps del fader. Ver video

Paso 2: Circuito conjunto Faders

  • Una vez desmontados los 3 caps.
  • Desatornillar los 3 tornillos de cruz que se encuentran en la zona de CH1 - CH2 y el inferior cercano al switch del crossfader. Ya que esta es un conjunto dl circuito de faders.

Paso 3: Desmontaje cubierta superior

  • En la cubierta superior se encuentra 6 tornillos de cruz en sus bordes laterales los cuales debes desatornillar.

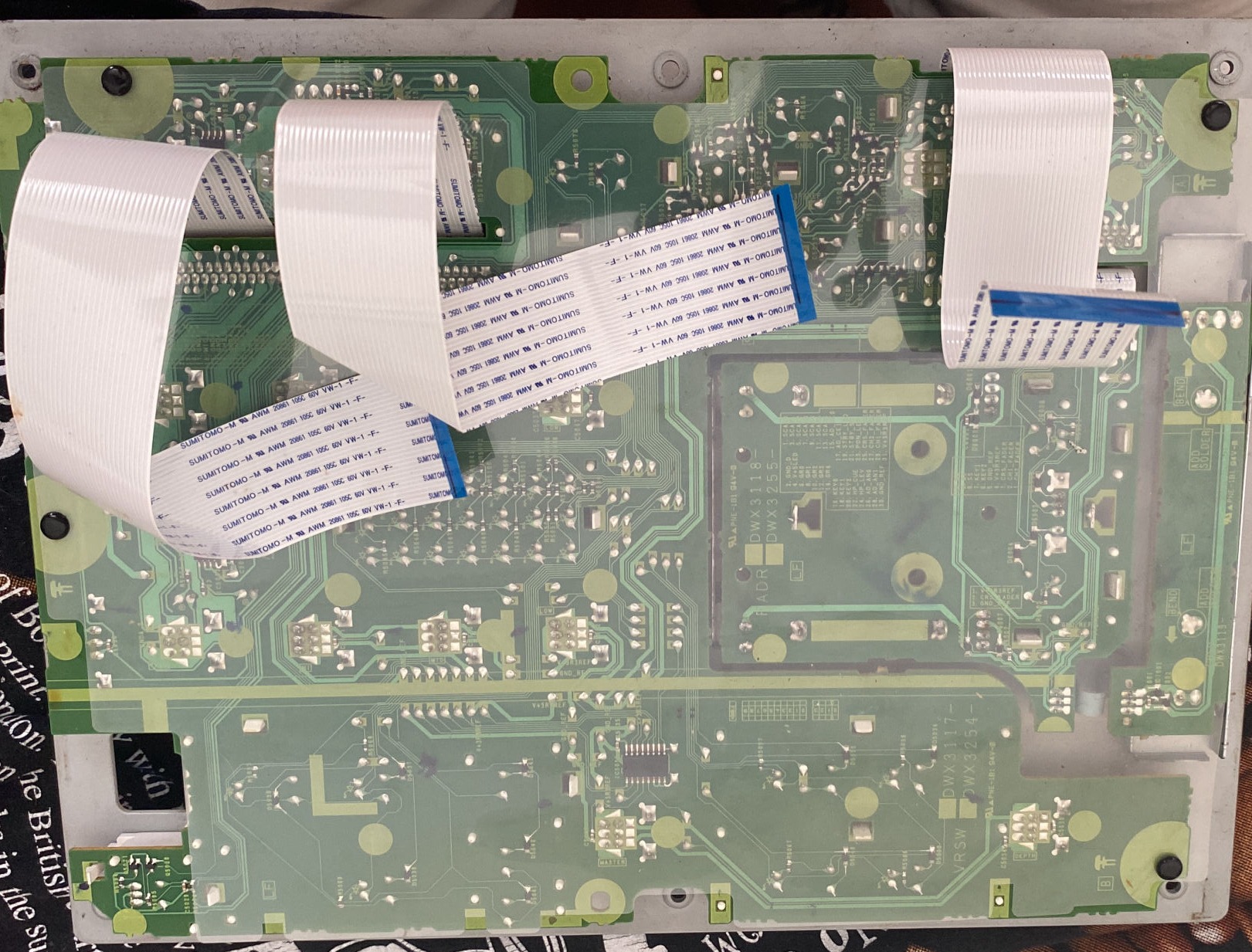

  • Una vez ya listo, mirando de frente la cubierta, levantas el lado derecho y tendrás a la vista estos 3  ramales de cables planos. Se desconectan ejerciendo fuerza hacia arriba en sus respectivas conexiones desde la caja del mixer (no desconectar desde la cubierta).
  • Desmontar mica transparente de sus broches negros.

Paso 4: Desconexión y desmontaje de circuito

  • Desconectar socket blanco de 3 hebras y socket negro cable plano.

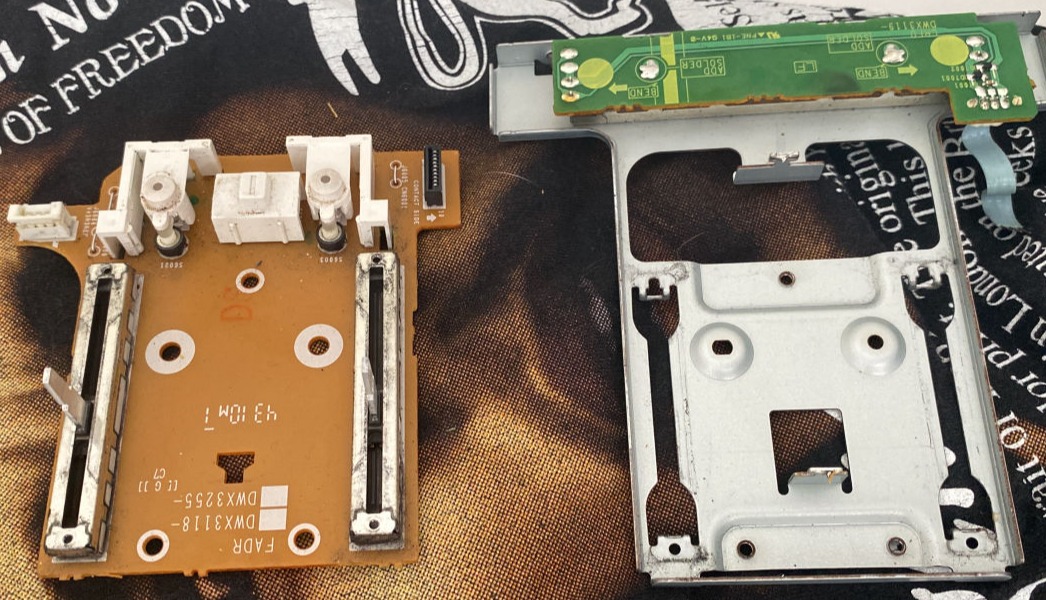

  • Retirar circuito del chasis metálico de soporte, es ahí donde tenemos acceso a la placa y desoldar el fader dañado.

Paso 5: El fader de repuesto

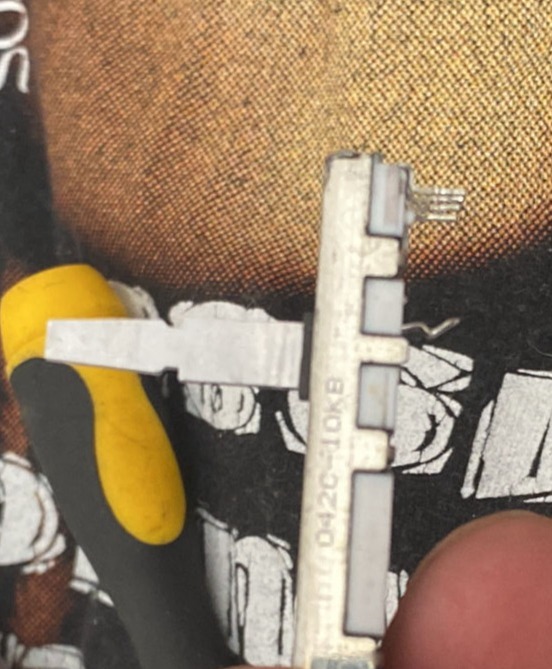

El fader de repuesto es: 042-10KB

  • Con la ayuda de un extractor de soldadura y un cautín.
  • Desconectar el componente (el fader de 6 patas (dos de un extremo y 4 en el otro extremo)  + 2 de soporte (al medio)

Paso 6: Reparación y armar

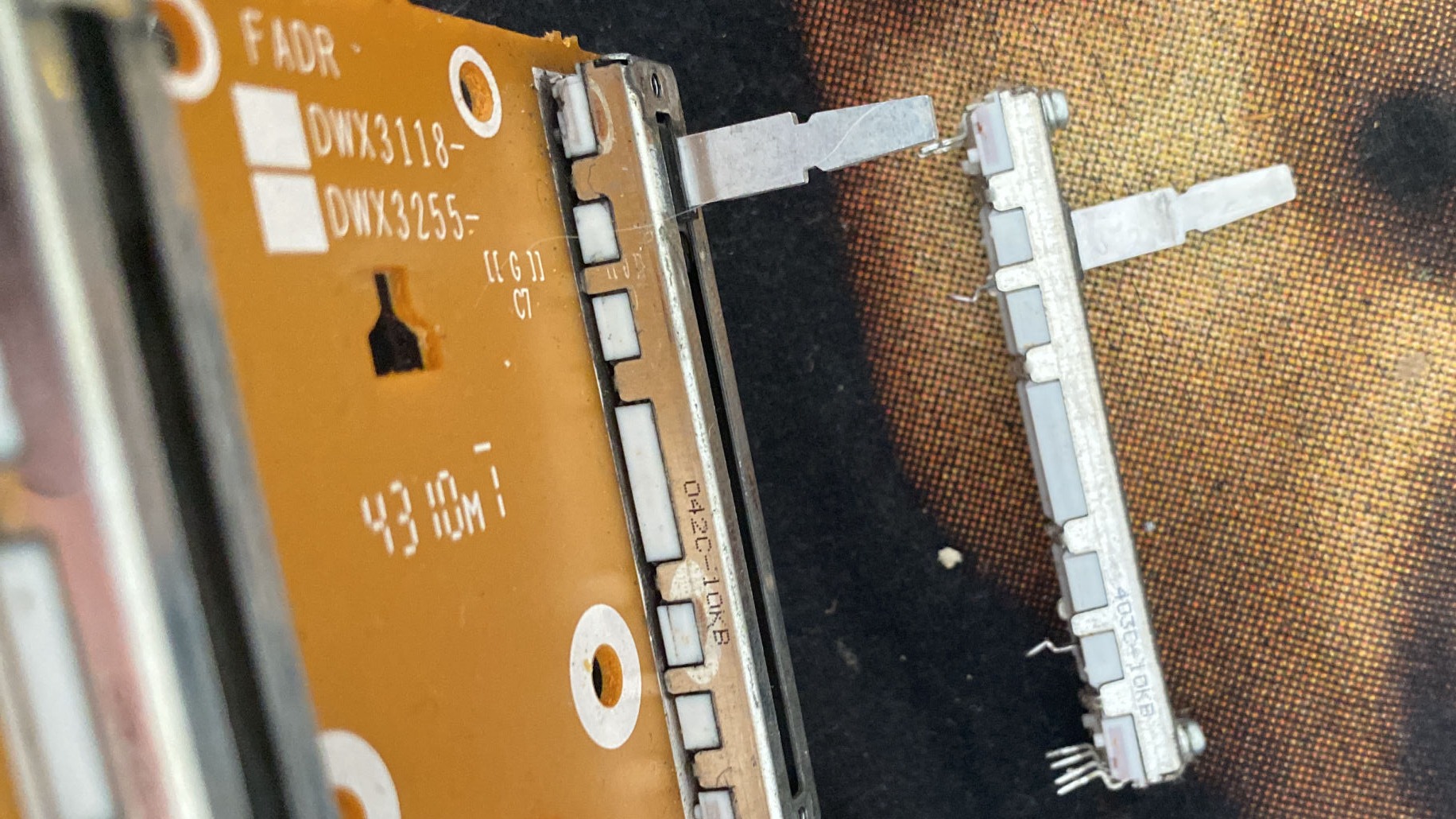

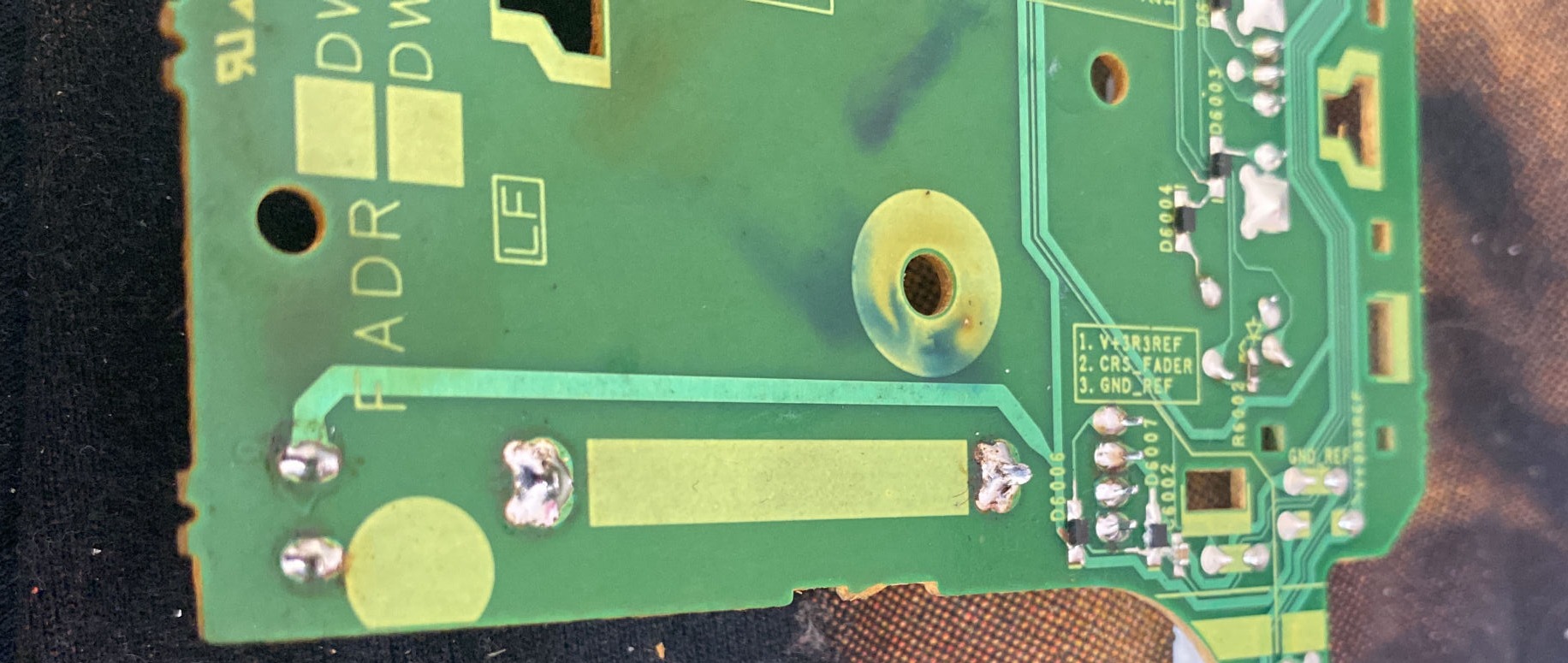

  • Como se aprecia en la placa, el nuevo componente 042-10KB (fader CH1) ya esta soldado y listo para volver armar.
